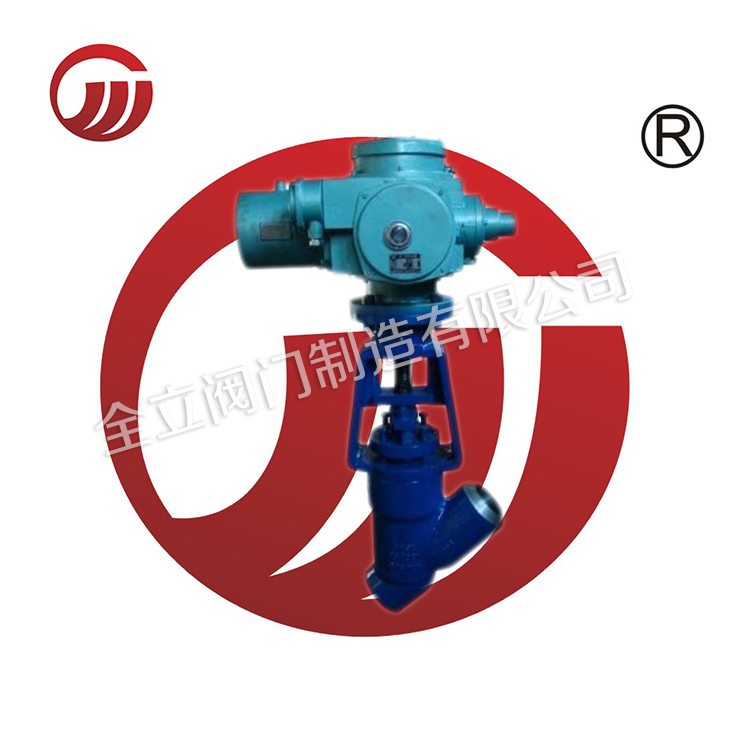

J965Y高壓電站,Y型截止閥,J65Y直流式對焊截止閥
品牌:全立閥門
對應產品型號: J965Y，J65Y
壓力環境 :20.0MPa 32.0MPa P54140V P54170V
閥體材質: WCB,A105 ,12Cr1MoV,20CrMoV
連接形式: 焊接
公稱通徑: DN15-DN200
適用介質:水，油品，蒸汽-碳鋼+鉻鉬鋼；
丙烷，乙烯等-低溫鋼；
工作溫度: 碳鋼-29℃～425℃；
低溫鋼-46℃～350℃，
鉻鉬鋼-29℃～550℃ .
設計與制造：JB/T3595
驅動方式: 手動，電動
適用行業: 石油、化工、火力、制藥、化肥、發電廠等行業
J965Y高壓電站,Y型截止閥,J65Y直流式對焊截止閥用途：
安裝在鍋爐主給水管道上，作為啟閉裝置用，閥門必須處于全開或全關狀態，不能作為調節閥使用，閥門是Y型阻力小，閥桿中心線與支管中心線是45度角
J965Y高壓電站結構特點：
1，采用壓力自緊式密封結構，用牽制板予緊密封圈，密封圈采用成型的柔性石墨圈，介質壓力越高，密封性能越好．
2，采用撞擊式手輪減少了操作力．
3，閥座嵌入閥體，平面密封，閥瓣與閥座密封面均采用鈷基硬質合金等離子噴焊而成，耐磨，抗擦傷，閥桿表面經抗蝕性氮化處理，介質從閥瓣下面流入．
Y型截止閥,J65Y直流式對焊截止閥,高溫高壓直流式對焊截止閥
產品介紹：
一、產品[直流式對焊截止閥]的詳細資料:
產品名稱：直流式對焊截止閥
產品特點：高溫高壓直流式對焊截止閥,直流式對焊截止閥,高溫高壓截止閥
二、主要零件材料：
零件名稱 | 材料牌號 | ||
閥體 | WCB | WC6 | WC9 |
活塞 | A105 | WC6 | WC9 |
閥蓋 | 25 | 12Cr1MoVA | |
閥桿 | 1Cr17Ni2 | 20Cr1Mo1V1A | |
密封環 | 05F | 05F | 柔性石墨 |
四開環 | 1Cr13 | 20CrMOIVIA | |
填料 | BSP-600 | BSP-600 | |
支架 | WCB | WCB | |
閥桿螺母 | ZQAL9-4 | ZQAL9-4 | |
三、應用規范：
1、設計制造JB3595規定
2、結構長度按JB3595規定或按用戶要求
3、連接端按JB3595規定或按用戶要求
4、閥門檢查和試驗按JB3595規定
四、訂貨號、尺寸和重量：
公稱通徑 | 尺寸（mm） | 重量（Kg） | |||||
L | D1 | Do | H | Lo | L1 | ||
PN32（320） J565Y-320V型 | |||||||
80 | 390 | 64 | 120 | 750 | - | - | 121 |
100 | 480 | 108 | 185 | 870 | - | - | 212 |
125 | 533 | 132 | 218 | 995 | - | - | 312 |
150 | 610 | 166 | 245 | 1205 | - | - | 510 |
175 | 750 | 175 | 278 | 1565 | - | - | 708 |
200 | 762 | 200 | 290 | 1670 | - | - | 980 |
225 | 850 | 108 | 310 | 1705 | - | - | 1060 |
250 | 914 | 248 | 348 | 1870 | - | - | 1380 |
300 | 1041 | 300 | 430 | 2335 | - | - | 2824 |
P54（140） J565Y-P54140V型 | |||||||
80 | 390 | 64 | 120 | 750 | - | - | 130 |
100 | 480 | 108 | 185 | 870 | - | - | 212 |
125 | 580 | 132 | 218 | 995 | - | - | 312 |
150 | 630 | 166 | 245 | 1205 | - | - | 510 |
175 | 750 | 175 | 278 | 1565 | - | - | 708 |
200 | 771 | 200 | 290 | 1670 | - | - | 980 |
225 | 850 | 108 | 310 | 1705 | - | - | 1060 |
250 | 930 | 248 | 348 | 1870 | - | - | 1380 |
300 | 1060 | 300 | 430 | 2335 | - | - | 2824 |
