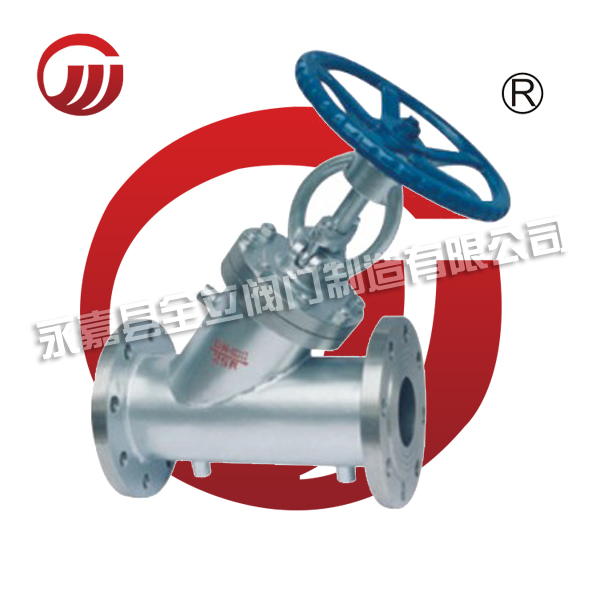

夾套截止閥不銹鋼保溫閥BJ45W

發布日期：[2015-02-04] 點擊數：夾套截止閥不銹鋼保溫閥BJ45W

截止閥結構特點如下：
栓接閥蓋，明桿支架和升降式閥桿金屬密封面。
保溫截止閥BJ45W閥體和閥蓋連接形式
Class150~Class900采用栓接閥蓋；Class1500~Class2500采用自壓密封式閥蓋。
保溫截止閥BJ45W閥蓋墊片形式
Class150~Class300截止閥采用不銹鋼石墨纏繞墊片；Class600截止閥可用不銹鋼石墨纏繞墊片也可采用金屬環墊片；Class900截止閥可采用金屬環墊片，Class1500~Class2500截止閥采用自壓密封金屬環。
保溫截止閥BJ45W操作形式
一般情況下采用手輪、沖擊手輪或者齒輪傳動方式，可根據用戶需要采用鏈輪傳動或者電裝驅動。
保溫截止閥BJ45W填料密封
通常采用成型柔性飾面作為填料材料，可根據用戶需求提供PTFE或者復合填料材料。填料與填料函接觸的表面粗糙度為3.2μm，可以保證閥桿與填料接觸面接合緊密但是旋轉自如，經過精密的機械加工的閥桿密封面粗糙度0.8μm可以保證閥桿可靠的密封。
彈簧加載填料沖擊系統
如果客戶需求，可采用彈簧加載填料沖擊系統提供填料密封的持久性和可靠性。
上密封座設計
我公司提供的所有截止閥都有倒密封設計。通常情況下，碳鋼截止閥的閥座設計采用分離式倒密封結構，不銹鋼截止閥的倒密封時直接加工或者是焊后加工。當閥門在全開位置時，倒密封的密封面非常可靠。雖然按照標準API600中有倒密封，但這不作為在帶壓情況下更換填料的依據。
閥座
碳鋼截止閥閥座通常采用鍛鋼材料，閥座密封面可根據客戶要求噴焊硬質合金，NPS≤10''的截止閥采用分離式螺紋旋入式閥座，如果用戶需要焊閥座結構也可提供；NPS≥12截止閥采用焊閥座結構；不銹鋼截止閥的閥座一般采用整體式或者在本體上焊硬質合金后直接加工閥座。如果用戶有需求，不銹鋼截止閥閥座也可采用分離式螺紋旋入式和焊接閥座結構。
閥桿設計
采用整體鍛造工藝制成，按照標準要求確定最小直徑。
閥桿螺母
通常情況下，閥桿螺母材料采用ASTM A439D2?？筛鶕脩粢蟛捎勉~合金等材料，對于大口徑的截止閥（NPS≥10''Class150;NPS≥8''Class300;NPS≥6''Class600;NPS≥5''Class900），閥桿螺母和閥桿支架設計有滾動軸承，可以有效減小截止閥的開啟力矩使閥門可以輕松開關。

全立訂貨須知：（國家標準）
一、A:產品名稱、型號、公稱通徑B:介質及溫度、壓力范圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。
二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供最新的閥門知識、最好的服務、最佳的技術顧問。感謝您訪問我們的網站【www.xlb89.com】,如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。本廠專業提供球閥、蝶閥、閘閥、截止閥、止回閥、減壓閥、安全閥、船用閥門、油田閥門、水利控制閥門等各類閥門。

特殊截止閥

一、BJ45H/W角式保溫截止閥概述：

該閥適用于化工、化肥行業的管路上，夾套內涵入蒸汽能防止介質結晶。

二、BJ45H/W角式保溫截止閥結構圖片：

三、BJ45H/W角式保溫截止閥設計標準：

●設計與制造：　GB12233
●法蘭尺寸：JB/T79　GB9113
●結構長度：　GB12221
●檢驗與試驗：　GB/T13927

undefined

四、BJ45H/W角式保溫截止閥性能規范：

型號	公稱壓力	試驗壓力		適用溫度	適用介質	保溫套壓力
型號	公稱壓力	Shell	Seal	適用溫度	適用介質	保溫套壓力
BJ45W-25P	2.5	3.75	2.75	≤200	Acetic urea	≤1.3
BJ45W-40P	4.0	6.0	4.4		Acetic urea
BJ45W-64P	6.4	9.0	6.6		Acetic urea
BJ45W-25P	2.5	3.75	2.75
BJ45W-40P	4.0	6.0	4.4
BJ45W-64P	6.4	9.0	6.6

五、BJ45H/W角式保溫截止閥主要零件材質：

零件名稱LTEM	ZG1CR18NI9TI系列	ZGOOCR18NI10系列	ZG1Cr18Ni12MO2Ti系列	ZGOOCR17NI14MO2系列	WCB系列
閥體/閥蓋世BODY/CAP	ZG1CR18NI9TI	ZGOOCR18NI10	ZG1Cr18Ni12MO2Ti	ZGOOCR17NI14MO2	WCB
閘板WEDGE	ZG1CR18NI9TI	ZGOOCR18NI10	ZG1Cr18Ni12MO2Ti	ZGOOCR17NI14MO2	1Cr13
閥桿STEM	1CR18NI9TI	00cr18ni10	1CR18NI12MOTI	OOCR17NI14MO	1Cr13
填料PACKING	PTFE紡織	PTFE紡織	PTFE紡織	PTFE紡織	石墨 GRAPHITE
墊片GASKET	304L+PTFE	304L+PTFE	316L+PTFE	316L+PTFE	石墨+304 GRAPHITE+304
壓蓋GLAND FLANGE	ZG1CR18NI9TI	ZG00CR18ni10	ZG1Cr18Ni12MO2Ti	ZGOOCR17NI14MO2	WCB
填料壓環 STUFFING RING	1CR18NI9TI	00CR18NI10	1Cr18NI12MOTI	OOCR17NI14MO	1Cr13
螺栓BOLT	1cr17ni2	1CR17NI2	1Cr17NI2	1Cr17Ni2	35CrMoA
螺母NUT	1cr18ni9ti	1CR18NI9TI	1Cr18NI9ti	1Cr18NI9ti	45

GB 2.5MPa
DN	15	20	25	32	40	50	65	80	100	125	150
L	170	190	210	230	260	300	340	380	430	-	550
H	260	310	375	375	385	450	485	600	625	735	790
D0	120	140	160	160	160	240	240	280	320	360	360
GB 4.0MPa
DN	15	20	25	32	40	50	65	80	100	125	150
L	170	190	210	230	260	300	340	380	430	-	550
H	260	310	375	375	385	450	485	600	625	735	790
D0	120	140	160	160	160	240	240	280	320	360	360
GB 6.4MPa
DN	25		32		50		65		100		150
L	235		260		300		340		430		415
H	375		385		450		510		670		670
D0	160		160		240		240		400		400
