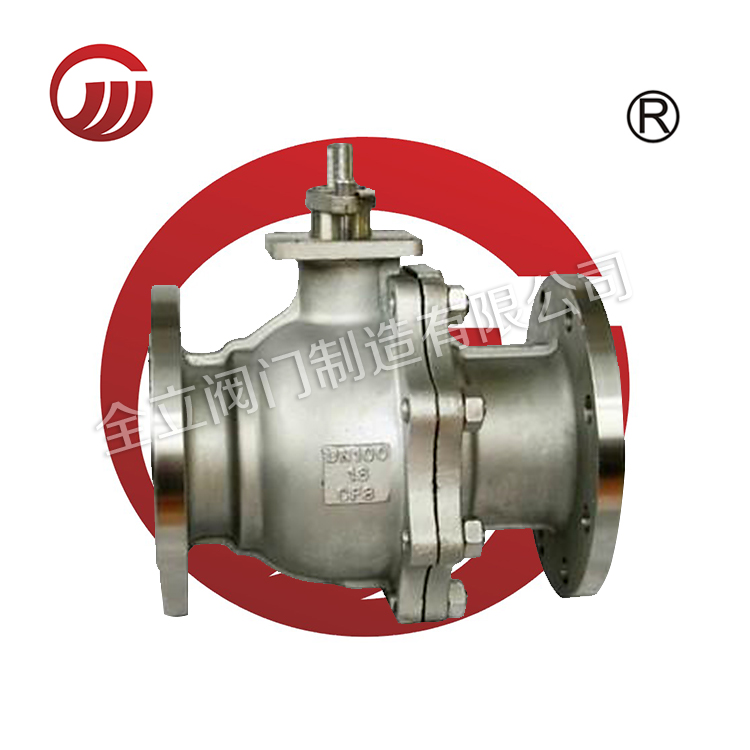

法蘭球閥
當前位置：首頁 > 法蘭球閥
【法蘭硬密封球閥產品型號及壓力】
產品型號：Q41H-16C Q41Y-25C Q41Y-40C Q41Y-64C Q41Y-100C Q41Y-160C
公稱壓力：2.5Mpa-320Mpa 適用溫度350度
【法蘭硬密封球閥特點與用途】
1連接尺寸按GB標準設計，制造，同時可按照API ，ANSI，JIS，JPI ，DIN，NF，BS等標準設計制造。
2閥門結構：單向（雙）密封浮球三體式
3采用不銹鋼或合金鋼的環面密封。具有防吹結構。
4可與氣動，電動，液動裝置方便連接實現遠程監控
5主要適用于石油，化工，冶金，熱電等工業領域中如瀝青，油品等高溫介質的截流和調節用。
【法蘭硬密封球閥操作使用】
1）操作前須確認管路和閥已被沖洗過。
2）閥的操作按執行機構輸入信號大小帶動閥桿旋轉完成：正向旋轉1/4圈（90°）時，閥關斷。反向旋轉1/4圈（90°）時，閥開啟。
3）當執行機構方向指示箭頭與管線平行時，閥門為開啟狀態；指示箭頭與管線垂直時，閥門為關閉狀態。
【法蘭硬密封球閥產品結構圖】
【法蘭硬密封球閥主要連接尺寸】
| 公稱通徑 DN（MM） | PN1.6MPA | PN1.6MPA | ||||||||||
| L法蘭 | L對焊 | D | D1 | D2 | Z-d | L法蘭 | L對焊 | D | D1 | D2 | Z-d | |
| 50 | 203 | 216 | 160 | 125 | 100 | 4-18 | 203 | 216 | 160 | 125 | 100 | 4-18 |
| 65 | 222 | 283 | 195 | 145 | 120 | 4-18 | 222 | 241 | 180 | 145 | 120 | 8-18 |
| 80 | 241 | 305 | 215 | 160 | 135 | 8-18 | 241 | 283 | 195 | 160 | 135 | 8-18 |
| 100 | 305 | 381 | 245 | 180 | 155 | 8-18 | 305 | 305 | 230 | 190 | 160 | 8-23 |
| 125 | 356 | 457 | 280 | 210 | 185 | 8-18 | 356 | 381 | 270 | 220 | 188 | 8-25 |
| 150 | 394 | 521 | 335 | 240 | 210 | 8-23 | 394 | 457 | 300 | 250 | 218 | 8-25 |
| 200 | 457 | 559 | 405 | 295 | 265 | 12-23 | 457 | 521 | 360 | 310 | 278 | 12-25 |
| 250 | 533 | 635 | 460 | 355 | 320 | 12-25 | 533 | 559 | 425 | 370 | 332 | 12-30 |
| 300 | 610 | 762 | 520 | 410 | 375 | 12-25 | 610 | 635 | 485 | 430 | 390 | 16-30 |
| 350 | 686 | 838 | 580 | 470 | 435 | 16-25 | 686 | 762 | 550 | 490 | 443 | 16-34 |
| 400 | 762 | 914 | 640 | 525 | 485 | 16-30 | 762 | 838 | 610 | 550 | 505 | 16-34 |
| 450 | 864 | 991 | 705 | 585 | 545 | 23-30 | 864 | 914 | 660 | 600 | 555 | 20-34 |
| 500 | 914 | 1143 | 840 | 650 | 608 | 20-34 | 914 | 991 | 760 | 660 | 610 | 20-41 |
| 600 | 1067 | 1146 | 894 | 770 | 718 | 20-41 | 1067 | 1143 | 840 | 770 | 718 | 20-41 |
| 公稱通徑 DN（MM） | PN4.0MPA | PN6.4MPA | ||||||||||
| L法蘭 | L對焊 | D | D1 | D2 | Z-d | L法蘭 | L對焊 | D | D1 | D2 | Z-d | |
| 50 | 216 | 216 | 160 | 125 | 100 | 4-18 | 216 | 216 | 175 | 135 | 105 | 4-23 |
| 65 | 241 | 241 | 180 | 145 | 120 | 8-18 | 241 | 241 | 200 | 160 | 130 | 8-23 |
| 80 | 283 | 283 | 195 | 160 | 135 | 8-19 | 283 | 283 | 210 | 170 | 140 | 8-23 |
| 100 | 305 | 301 | 230 | 190 | 160 | 8-23 | 305 | 305 | 250 | 200 | 168 | 8-25 |
| 125 | 381 | 381 | 270 | 220 | 188 | 8-25 | 381 | 381 | 250 | 200 | 168 | 8-25 |
| 150 | 409 | 457 | 300 | 250 | 218 | 8-25 | 403 | 457 | 340 | 280 | 240 | 8-34 |
| 200 | 502 | 521 | 375 | 320 | 282 | 12-30 | 502 | 521 | 405 | 345 | 300 | 12-34 |
| 250 | 568 | 559 | 445 | 385 | 385 | 12-34 | 568 | 559 | 470 | 400 | 352 | 12-41 |
| 300 | 654 | 635 | 510 | 450 | 409 | 16-34 | 648 | 635 | 590 | 460 | 412 | 16-41 |
| 350 | 762 | 762 | 570 | 510 | 465 | 16-34 | 762 | 762 | 595 | 520 | 475 | 16-41 |
| 400 | 838 | 838 | 655 | 585 | 525 | 16-41 | 838 | 838 | 670 | 585 | 525 | 16-48 |
| 450 | 914 | 914 | 680 | 610 | 560 | 20-41 | - | - | - | - | - | |
| 500 | 991 | 991 | 755 | 670 | 612 | 20-48 | 991 | 991 | 800 | 705 | 640 | 20-54 |
| 600 | 1143 | 1143 | 890 | 795 | 730 | 20-54 | 1143 | 1146 | 930 | 820 | 750 | 20-58 |
【法蘭硬密封球閥特點】
1）、流動阻力小；
2）、結構簡單；
3）、體積小、重量輕；
4）、目前球閥的密封面材料選用塑料、密封性好；
5）、操作方便，開閉迅速，便于遠距離的控制；
6）、維修方便，密封圈一般都是活動的，拆卸更換方便；
7）、全開或全閉時，球體和閥座的密封面與介質隔離，介質通過不會引起閥門密封面的侵蝕。
【法蘭硬密封球閥施工、安裝要點】
1）、安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。
2）、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
3）、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB 50243標準要求，以閥瓣密封面無滲漏為合格。
4）、閥法蘭與管線法蘭間按管路設計要求裝上密封墊。
5）、帶傳動機構的球閥，按產品使用說明書的規定安裝。
全立訂貨須知：（國家標準）
一、A:產品名稱、型號、公稱通徑B:介質及溫度、壓力范圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。
二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供最新的閥門知識、最好的服務、最佳的技術顧問。感謝您訪問我們的網站【www.xlb89.com】,如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。本廠專業提供球閥、蝶閥、閘閥、截止閥、止回閥、減壓閥、安全閥、船用閥門、油田閥門、水利控制閥門等各類閥門。
